Patológiai berendezések

Műszaki leírások

  • Hűtőkamrák áttekintése

  • Hűtőegységek áttekintése

  • Tetemszállító és tetememelő berendezések áttekintése

  • Boncasztalok áttekintése

  • Befúvóelem (integrált nappalifény megvilágítással) áttekintése

  • Indítóasztalok áttekintése

  • Szervmérleg áttekintése

  • Bonctermi (koponya) fűrész áttekintése


Hűtőkamrák

Alapfelszereltség

  • Világítás

  • Nyílóajtó

  • Hőmérsékletérzékelő

  • Nyomáskiegyenlítő szelep

  • Világításkapcsoló ellenőrző fénnyel

  • Standard vagy digitális hőfokszabályozás





Hűvös tárolók

Hűtőkamrák

Mélyhűtő tárolók

+3ºC-tól +19ºC-ig
60 mm-es szigetelés
Szigetelt padlóval, vagy padló nélkül
Szélesség: 1500-3000 mm
Hosszúság: 1200-6000 mm
Belmagasság: 1830, 2030, 2330 mm

-20ºC-tól +60ºC-ig
80 vagy 100 mm-es szigetelés
B1-es vagy B3-as anyagosztály (német DIN 4102/1. rész szabványának megfelelően)
Szigetelt padlóval, vagy padló nélkül
Szélesség: 1500-6000 mm
6000 mm-től tetőfelfüggesztéssel
Hosszúság: 1200-végtelen
Belmagasság: 1950, 2250, 2550 mm

+50ºC-tól +60ºC-ig
120 vagy 150 mm-es szigetelés
B1-es vagy B3-as anyagosztály (német DIN 4102/1. rész szabványának megfelelően)
Szigetelt padlóval, vagy padló nélkül
Igény szerinti méretek

Rövid leírás
Alaposan kidolgozott termelési eljárásokkal érjük el a pontos méretezést. A hűtőkamrák moduláris felépítésben készülnek, a panelokat homogén cycloizopentánnal térhálósított poliuretánnal habosítják. A hűtőkamráink meggyőzőek a pontos méretezés, a masszív szerkezet és a nagyfokú stabilitás tekintetében. A szendvics konstrukciónak, valamint az összeépítésnél alkalmazott excenteres kapcsolóelemeknek köszönhetően a legkedvezőbb hőátbocsátási értékeket érjük el, továbbá egyszerűen és gyorsan összeszerelhető és a későbbiekben bővíthető, ami értékes előny.

A magas állóképesség és stabilitás konstruktív alapja az illesztő-csapos rendszer labirintkötéssel és rozsdamentes excentrikus zárszerkezettel. A panelek külső borítása magas hőmérsékleten elektrosztatizált fémlemez, amit 180ºC-on égetünk be egy környezetbarát poliészter bevonó folyamat során, oly módon, hogy még a vágott felületeken is átlagosan 70 mikronos a bevonat. Magas technikai és esztétikai követelményeket támasztó ügyfeleink részére 1.4301 (V2A) ausztenites acélunk kínál kiemelkedő ellenállóképességet a rozsdával szemben, alapesetben a padlósíneknél, igény szerint az oldalfalak esetében is.

A moduláris felépítéssel bizonyítottan konstruktív rendszereivel biztosítja az optimális szigetelést. Elkerülhetőek a kifagyások és a párakicsapódások. Amikor a hűtőkamrába lépünk, az opcionális ajtókapcsoló kikapcsolja a hűtőegység ventillátorát (csak a mélyhűtő-tárolóknál), így a felesleges hőelvonás megakadályozható és energiát takaríthatunk meg, ami profitáló költségmegtakarítás, ráadásul még maximalizálható a hűtő rendszerek magas teljesítményének, valamint alacsony energia fogyasztásának köszönhetően.

Hűtőegységek

Kamratetőre szerelt hűtőegységek

Split hűtőegységek

Falra szerelt hűtőegységek

Egyszerűen a hűtőkamrák tetejére szerelhető, így a hűtőkamra felülete optimális módon hasznosítható, kis helyigénnyel, elektromos szabályozással. Több hűtőegység használható hálózatban összekapcsolás segítségével. 700-2600 W hűtési kapacitás a hűtő és mélyhűtő-tárolók kiszolgálására, a kondenzvíz elpárologtatásával. Hűtőközeg R404 A. A hűtő gyártása megfelel az Európai Unió szabványinak. CE minősítéssel kiegészítve.

Előre összeszerelt hűtőegységek hűtőkamrába vagy hagyományos hűtött helyiségekbe való szerelésre alkalmasak. az elpárologtató és az aggregát egység max. 15 m-re külön telepíthető, elektromos szabályozással. 900-2750 W hűtési kapacitás a hűtő és mélyhűtő-tárolók kiszolgálására. Vagy elektromos, vagy meleg gázos leolvasztás +3ºC hő tartomány fölött. Hűtőközeg R134 A (R404 A mélyhűtő-tárolókamráknál). A hűtő gyártása megfelel az Európai Unió szabványinak. CE minősítéssel kiegészítve.

A falra szerelhető hűtőegységek beszerelhetők a hűtőkamrák oldalfalába, vagy 60-150 mm vastag hűtött helyiségek falára, elektromos vagy hőfokszabályozós kivitelben. 500-2750 W hűtési kapacitás a hűtő és mélyhűtő-tárolók kiszolgálására. Vagy elektromos, vagy meleg gázos leolvasztás +3ºC hő tartomány fölött. Hűtőközeg R134 A (R404 A mélyhűtő-tárolókamráknál). A hűtő gyártása megfelel az Európai Unió szabványinak. CE minősítéssel kiegészítve

Tetemszállító és tetememelő berendezések

Alapfelszereltség

  • Önkenő perselyek a csuklón

  • Tetemtálcához kialakított görgős feltéttel

  • a kb. 900 mm magasságú tolófogó levehető

  • Stabil csavarodásmentes acélkonstrukció

  • Fröccsenővíz ellen védett, portömített golyócsapágyazott, levegőelasztikus, tartós kenéssel biztosított kerekekkel



Osztályos tetemszállító berendezés

Hidraulikus tetemszállító és tetememelő berendezés

Hossz: kb. 2080 mm
Szélesség: kb. 640 mm
Magasság: kb. 550 mm
Kerekek: kb. 310x55 mm
Teherbírás: kb. 250 kg
4 db iránykövető kerékkel

Hossz: kb. 2170 mm
Szélesség: kb. 650 mm
Minimális emelési magasság: kb. 280 mm
Maximális emelési magasság: kb. 1820 mm
Kerekek: kb. 125 mm
Teherbírás: kb. 250 kg
2 db fékezhető és 2 db iránykövető kerékkel
Beépített hidraulika egységgel
A lábpedállal az emelés és süllyesztés fokozatmentesen végezhető

Igény szerint kivitelezhető típusok

  • Osztályos tetemszállító berendezés

  • Hidraulikus tetemszállító és tetememlő berendezés

  • Elektro-hidraulikus tetememelő és szállító berendezés

  • 90º-ban elforgatható feltéttel

  • 45º-ban dönthető feltéttel

  • Speciális igények lehetőség szerint



Rövid leírás
Stabil csavarodásmentes acélkonstrukció, ezüst színű kalapácslakkal beégetett festéssel vagy teljes egészében rozsdamentes acélból.
A terhet mindig a tálcával együtt helyezzük a görgős feltétre, így az minden esetben megosztó terhelést biztosít a tetememelő berendezésen.
A tetememlő berendezést a fontos biztonsági és egészségügyi követelmények figyelembe vételével, a veszélyek gondos elemzése után tervezték és gyártották; ami előforduló és megmaradó veszélyeket illeti, ezekre megfelelő, veszélyt jelző matricák figyelmeztetnek.

Boncasztal középső oszlopos kivitelben


Alapfelszereltség
1.4301 nyersanyagú rozsdamentes acéllemezből. Meleg- és hidegvízarmatúrával, zuhanytartóval, fröccsenő víz ellen védett, 220 V-os dugaszoló aljzattal a villamos berendezések (pl: koponyafűrész, stb.) csatlakoztatására. Leemelhető karbantartási ajtóval, az armatúrák rézből keménykrómozva készültek. A zuhanytömlő 2 fm hosszú. Könnyen tisztítható alsó kerettel, 4 db állítható magasságú lábbal.
Az asztallap zajcsökkentő poliuretán keményhab szigeteléssel és vízmentes alsó résszel. Varrat nélküli beépített szervtartóval, körbefutó profil peremmel, beül lekerekített sarkokkal, negatív diagonális prégeléssel az összefolyás irányába. Kiemelhető maradéktartóval.

Méretek: 2600x850x850 mm (hosszúság x szélesség x magasság)




Rendelhető kiegészítők

  • Szervasztal: 1.4301 nyersanyagú rozsdamentes acéllemezből. Higiénikus vágófelülettel, a bemélyedésre és a boncasztal peremére ültetve. Csepptálca a vágófelület alatt elvezető csatlakozással. Műszertartó tálca lyuggatott és kihúzható (700/8 50x500x320 mm), mely a boncasztal peremén csúsztatható.

  • Nyakemelő: Félkör alakú, rozsdamentes acéllemezből, gumitámmal.

  • Testemelő: PVC keménygumiból


Igény szerint kivitelezhető típusok

  • Fix asztallappal

  • Asztallap magasságállíthatósággal: 780-1000 mm

  • Asztallap két irányban 45º-ban elfordítható

  • Asztallap magasságállíthatósággal, két irányban 45º-ban elfordítható



Befúvóelem integrált nappalifény megvilágítással

Alapfelszereltség
Fehér pórszórt eloxált acéllemezből, vagy 1.4301 nyersany agú rozsdamentes acéllemezből. 3 vagy 6 nappalifény megvilágítást adó lámpával. A fény az asztallap felületén egyenletesen szóródik szét, a Parabolic-rács segítségével. A légbefúvónyílások beállítása forgatással történik. A lámpák egyszerűen cserélhetők.

A szellőzőelem a központi szellőzőrendszeren keresztül érkeztetett levegőt a befúvóelem segítségével beszívja, és mintegy lamináris kiszorító áramlásként a beállítható befúvónyílásokon keresztül a boncasztal felületére fújja. Az így keletkezett stabil, erős légáramlás gondoskodik a relatív csekély kibocsátott légmennyiségről, emiatt az energiaköltség igen alacsony. Energiatakarékos és csökkentett zajszintű.


  • Technikai adatok

Hosszúság: 2400 mm

  • Szélesség: 1080 mm

  • Magasság: 400 mm

  • Súly: 95 kg

  • Légmennyiség: 750 m3/h

  • Szórástávolság: 3000 mm

  • Világítás: 3 vagy 6 Luminux de Lux TL 58 W/12

  • Ernyőáramlás hajlásszöge: 6-8º belül

  • Színvisszaadás: 1 fokozat 95º

  • Színhőmérséklet: 5400 Kelvin

  • Bevilágított felület: 2,5 m2

  • Réstávolság: 10-16 mm (állítható)

  • Nyomásveszteség: 40 Pa

  • Teljesítmény: 3 fénycső kb. 213 W, 6 fénycső kb. 360 W

Patológiai indítóasztal

Alapfelszereltség
A munkaasztal, a varratmentesen mélyhúzott medence valamint a felépítmény 1.4301 nyersanyagú rozsdamentes acéllemezből készült. A szag és a veszélyes anyag elszívása a munkaasztal felületén lévő három részes perforált, levehető rozsdamentes lemezen keresztül az intézmény központi elszívó rendszerére kötve történik. A legoptimálisabb formalin elszívás 4 db csavarbeállítással szabályozható. A medence beépített manuálisan vezérelhető lefolyóelzáróval, termosztatikus keverőcsapteleppel és kihúzható kétállású kézizuhannyal. Az indításhoz speciálisan kialakított - világító/nagyító lámpához - tartószerkezet kiépítéssel. Vágólappal, feketeponttal és mérőszalaggal kialakítva. Formalinkiöntővel.


Méretek

Indítóasztal
(az ülő munkahelyhez optimálisan kialakítva)

  • Magasság: 780 mm

  • Hosszúság: 1700 mm

  • Hátsó 50 mm-es felhajtással

Szervmosómedence:


  • Hosszúság: 400 mm

  • Szélesség: 400 mm

  • Mélység: 200 mm

Szervmérleg

Asztali kivitel

Függeszthető kivitel

Rozsdamentes kivitelben, teljesen automata működés. Súlykijelzés könnyen és egzaktul leolvasható.

  • Mérési tartomány: 24 kg

  • Mérőlap: kb. 400x300 mm

  • Befoglaló méret: 240x410x730 mm

Rozsdamentes kivitelben, teljesen automata működés. Súlykijelzés könnyen és egzaktul leolvasható.

  • Mérési tartomány: 9 kg

  • Mérőlap: kb. Ø 300 mm

  • Mélység: 120 mm

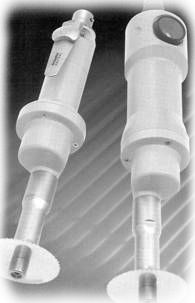

Bonctermi (koponya) fűrész (de Soutter típus)
Alapfelszereltség
Az NS3 típusjelű De Soutter Medical modell egy alacsony feszültségű bonctermi falhasználásra tervezett boncfűrész, mely IP 67 szerint teljesen szigetelt modell, hogy az minden használatot követően alaposan tisztítható fertőtleníthető legyen. A CNS elszívó erőteljes szívási teljesítménnyel eltávolítja a vágás helyén keletkező csont törmeléket és gőzt, párát. Ezek a parányi részecskék forgácsok az elszívó csövön keresztül az eldobható gyűjtőzsákba kerülnek.


Technikai adatok

  • Az fűrész egészségügyi és biztonságtechnikai szabályok maximális figyelembevételével készült.

  • Áramütés elleni fokozat: B

  • Áramütés elleni védelmi osztály: 1. Oszt. Földelt.




NS3 boncfűrész:

  • Feszültség: 40 V dc egyenfeszültség

  • Áramerősség: 0,5 A

  • Teljesítmény fogyasztás: 120 W

  • Oszcillációs frekvencia: 14000 ciklus/min

  • Zajszint: 70 DB

  • Kábelhossz: 4 m

  • Védelem: IP 67 vízbe meríthető 1 m-ig


NS3 tápegység:

  • Feszültség: 230 V váltakozó 50-60Hz

  • Kimeneti feszültség: 40 V dc egyenfeszültség

  • Teljesítmény: max. 150W

  • Biztosítók: 2*T2A 220-240 V AC

  • 2*T4A 100-120V AC

  • Védelem: IP 67 vízcseppel szembeni védelem


CNS elszívó egység:

  • Feszültség: 230 V váltakozó 50-60 Hz

  • Áramerősség: 5 A

  • Teljesítmény: 1000 W

  • Szívás: 2500 mm Water Gauge

  • Szűrés hatékonysága: 99,997%>0,5ym

  • Zajszint: 58 DB (A)

  • Be/ki kapcsolás: automatikus, kézi

  • Védelem: normál

  • Biztosítók: 2*T6,3A (220-240 V)

  • Tesztelve: IEC 601-1:1988&BS5724:Pt1:1989


  • Szállított tartozékok

16892: 76 mm fűrésztárcsa

  • 16902: 63,5 mm fűrésztárcsa

  • 16922: 63,5 mm Segmental fűrésztárcsa

  • 16932: 51 mm fűrésztárcsa

  • 16942: 51 mm Radius fűrésztárcsa

  • 1100: 22 mm Radius fűrésztárcsa

  • imbuszkulcs
